简介

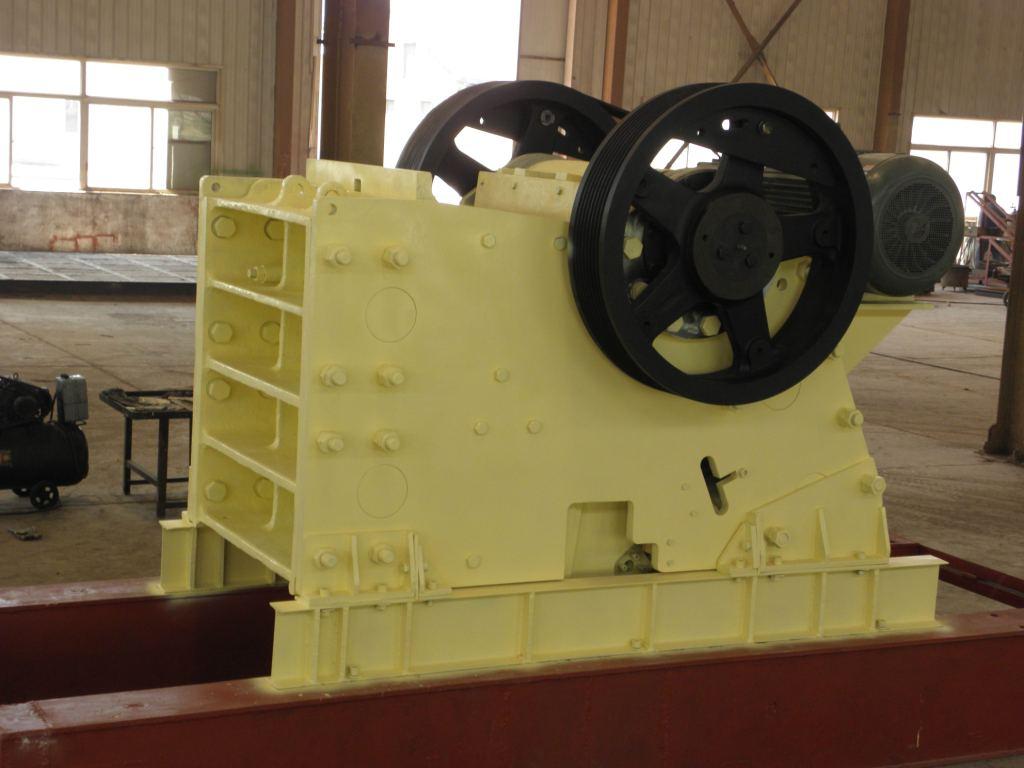

颚式破碎机采用颚板挤压的原理对石料破碎,主要用于对各种矿石与大块物料的中等粒度破碎,广泛运用于矿山、冶炼、建材、公路、铁路、水利和化工等行业。被破碎物料的最高抗压强度为320MPa。性能特点为破碎比大,产品粒度均匀,结构简单,性能可靠,维修简便,运营费用低。

    性能优势
  • 结构简单,检修方便

    在复摆式基本原理下,精简多余部件,设备整体结构简洁高效,破碎能力强,操作和维护方便,运 营费用低。

  • 深腔破碎,高效节能

    优化型深腔破碎,无死区,进料和破碎效率大大提升,单机节能15%-30%,系统节能一倍以上。

  • 承载力强,稳定性高

    更大的锻坯加工重型偏心轴、高锰钢鄂板以及高等铸钢动鄂总成,设备承载能力更强,稳定性更高。

  • 工艺先进,使用寿命长

    借鉴世界先进制造工艺,数字化分析各部件运行情况,内部结构精密,设备使用寿命大大延长。

  • 出料调节范围大,一机多用

    垫片式排料调整装置,出料调节范围大,增加了设备使用时的灵活性,可满足客户多种加工要求。

竖线
工作原理

颚式破碎机的工作部分是两块颚板,一是固定颚板(定颚),垂直(或上端略外倾)固定在机体前壁上,另一是活动颚板(动颚),位置倾斜,与固定颚板形成上大下小的破碎腔(工作腔)。活动颚板对着固定颚板做周期性的往复运动,时而分开,时而靠近。分开时,物料进入破碎腔,成品从下部卸出;靠近时,使装在两块颚板之间的物料受到挤压,弯折和劈裂作用而破碎。

主要部件

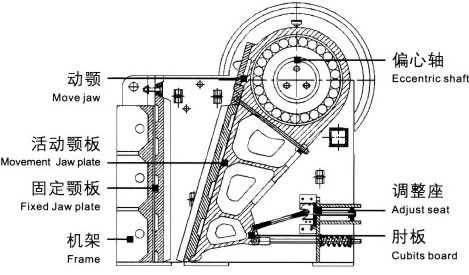

颚式破碎机主要由机架、偏心轴、大皮带轮、飞轮、侧护板、肘板、肘板后座、调隙螺杆、复位弹簧、固定颚板与活动颚板等组成,其中肘板还起到保险作用。 PE配件图纸

  • 石料生产线
  • 制砂生产线
  • 引号颚式破碎机通常并不独立作业,而是与其他破碎、筛分设备一起组成生产线系统,实现对矿岩石的精确加工,提高产品的针对性,增加其市场价值。常见的生产线有:石料生产线和制砂生产线等。引号

    流程图1 查看详情>>

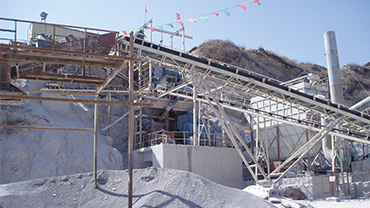

    中鑫重工石料生产线根据生产现场实地勘察情况和客户要求,本着"经济实用"原则精心设计而成,产量大,磨损小,运行成本低,成品石子粒级匹配均匀,主要应用于铁路、建筑及矿产开采等领域的碎石作业,可生产筛分出几种不同规格的石子,符合我国基础设施项目建设高速用料需求,市场广阔。

  • 颚式破碎机通常并不独立作业,而是与其他破碎、筛分设备一起组成生产线系统,实现对矿岩石的精确加工,提高产品的针对性,增加其市场价值。常见的生产线有:石料生产线和制砂生产线等。

    流程图2 查看详情>>

    在石料生产线的基础上增加了用于精细粉碎和整形的制砂机设备,可实现机制砂和碎石料的同步生产,整条生产线施工灵活,出料多样,可满足客户的多种加工要求,达到"一线多用"的目的,是生产高速公路面层料、高速铁路砂石骨料、水电站砂石料、港口码头及机场跑道用碎石料的理想生产线选择。

案例解析
石料标题

河卵石通常使用颚式破碎机、圆锥破碎机和制砂机加工成人工机制砂,用于路桥、建筑等基础设施建设项目中,应用广泛。查看更多>>

石灰石是国内分布最广泛的石材,经破碎、制砂、磨粉后可用于建材、化工、燃煤脱硫等多个领域,市场空间巨大。查看更多>>

由于铁矿石不同品级硬度差异较大,推荐铁矿石破碎设备采用颚式破碎机和圆锥破碎机,设备运行稳定,破碎能力强,产量高。查看更多>>

由于铁矿石不同品级硬度差异较大,推荐铁矿石破碎设备采用颚式破碎机和圆锥破碎机,设备运行稳定,破碎能力强,产量高。查看更多>>

石料详情
参数中心
型号 进料口尺寸
(mm)
最大进料粒度
(mm)
出料口调整范围
(mm)
生产能力
(m3/h)
功率
(kw)
重量
(t)
PE250*400 250*400 210 20-60 3-13 15 2.8
PE400*600 400*600 340 40-100 10-35 30 6.5
PE500*750 500*750 425 50-100 25-60 55 10.6
PE600*900 600*900 500 65-180 30-85 55-75 15.5
PE750*1060 750*1060 630 80-180 72-150 90-110 28
PE800*1060 800*1060 680 100-200 85-143 90-110 30
PE870*1060 870*1060 750 170-270 145-235 90-110 30.5
PE900*1060 900*1060 780 200-290 170-250 90-110 31
PE900*1200 900*1200 780 95-225 100-240 110-132 49
PE1000*1200 1000*1200 850 195-280 190-275 110-132 51
PE1200*1500 1200*1500 1020 150-300 250-500 160 100.9
PE150*750 150*750 120 18-48 5-16 15 3.5
PE250*750 250*750 210 25-60 8-22 22 4.9
PEX250*1000 250*1000 210 25-60 10-32 30-37 6.5
PEX250*1200 250*1200 210 25-60 13-38 37 7.7
PEX300*1300 300*1300 250 20-90 10-65 75 11
