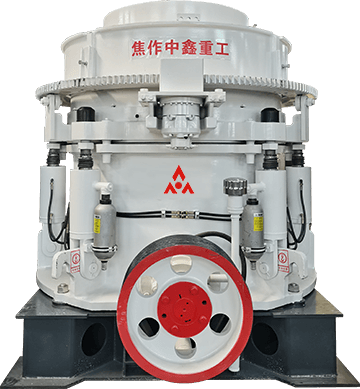

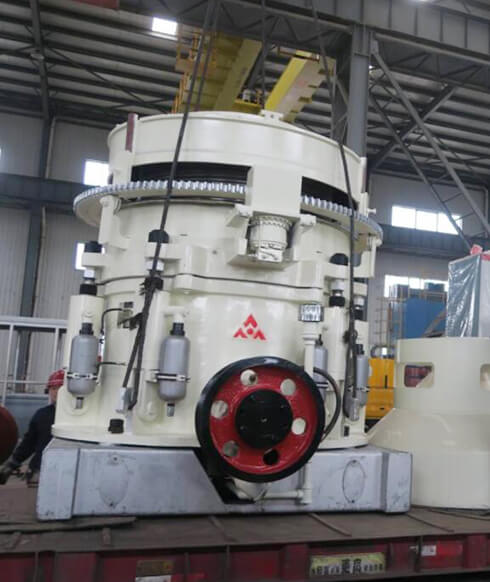

XHP液压圆锥破碎机原理介绍

产品构成

圆锥破碎机主要有机架、水平轴、动锥体、平衡轮、偏心套、上破碎壁(固定锥)、下破碎壁(动锥)、液力偶合器、润滑系统、液压系统。


适用物料:鹅卵石、玄武石、花岗石、铁矿石

应用领域:从石灰石到玄武岩,从石料生产到各种矿石破碎,完成各种中碎、细碎、超细碎作业。

进料粒度:≤1020MM

产量:3-500T/H

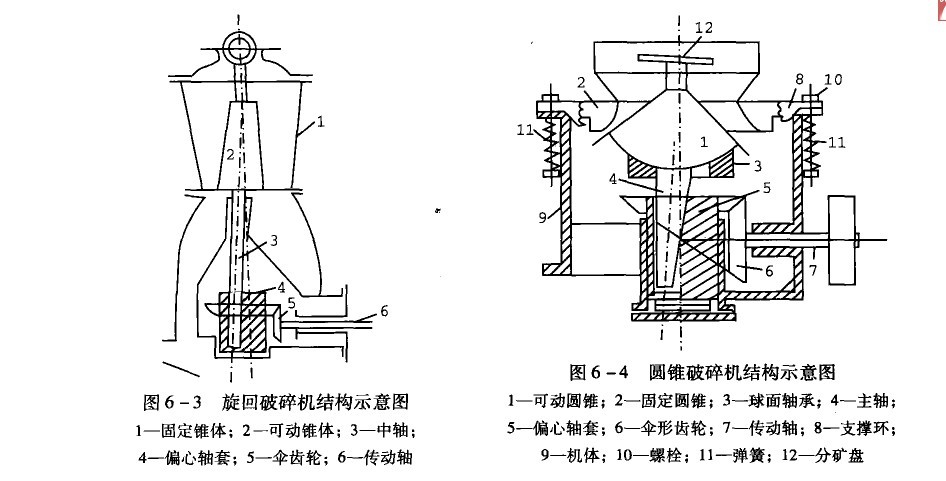

原理讲解

电动机通过传动装置带动偏心套旋转,动锥在偏心轴套的迫动下做旋转摆动,动锥靠近静锥的区段即成为破碎腔,物料受到动锥和静锥的多次挤压和撞击而破碎。动锥离开该区段时, 该处已破碎至要求粒度的物料在自身重力作用下下落,从锥底排出。


适用物料:鹅卵石、玄武石、花岗石、铁矿石

应用领域:从石灰石到玄武岩,从石料生产到各种矿石破碎,完成各种中碎、细碎、超细碎作业。

进料粒度:≤1020MM

产量:3-500T/H


系统介绍

该机的优势就在于独特的液压系统,液压系统可以用来调整破碎机排矿口的大小,液压系统可有效地保证设备的安全运转。在破碎腔中有异物时,液压系统可使动锥体自动下退, 当异物排出后,该系统使下退的动锥体自动复位。


适用物料:鹅卵石、玄武石、花岗石、铁矿石

应用领域:从石灰石到玄武岩,从石料生产到各种矿石破碎,完成各种中碎、细碎、超细碎作业。

进料粒度:≤1020MM

产量:3-500T/H


优势介绍

01破碎比大、生产效率高

将较高的转速与冲程结合,使XHP破碎机的额定功率和通过能力大大提高,提高了破碎比和生产效率。该液压圆锥破碎机将破碎冲程、破碎速度以及破碎腔形状的组合设计。

02易损件消耗少、运行成本低

结构合理,破碎原理及技术参数先进,运转可靠,运行成本低;破碎机的部件均有耐磨保护,将维修费用降低到较低限度,一般使用寿命可提高30%以上。

03层压破碎、成品粒形优异

通过采用粒间层压原理设计的特殊破碎腔及与之相匹配的转速,取代传统的单颗粒破碎原理,实现对物料的选择性破碎,显著提高了产品细料比例和立方体含量,较大程度上减少了针片状物料。

04稀油润滑、可靠先进、提高使用寿命

独特的稀油润滑系统设计,大大提高了设备使用寿命。高性能非接触 式迷宫密封件无磨损,提高了阻挡粉尘的可靠性,从根本上消除了原 弹簧圆锥破碎机油水混合等常见故障。

05液压保护及液压清腔、自动化程度高、减少停机时间

液压调节排料口和过载保护使破碎机运转水平得到很大提高,使维修 更简单、操作更方便、停机时间更短;XHP系列圆锥破碎机双向过铁 释放液压缸能够让铁块通过破碎腔,该机在发生过铁及瞬时闷车的情 况下,能液压起顶,自动排料,大大降低了原弹簧圆锥破碎机需停机 进行人工排料的烦恼。

XHP液压圆锥破碎机物料适用范围

公路

铁路

修桥

建筑

XHP液压圆锥破碎机技术参数

型号
Model
破碎腔型
Cavity
标准型 短头型 功率 生产能力
给料口尺寸
Feeding Size(MM)
排料口尺寸Discharging Size(MM) 给料口尺寸
Feeding Size(MM)
排料口尺寸Discharging Size(MM)
XHP200 超粗(BC) 132-200 90-250
粗(C) 185 19 76 10
中(m) 125 17 54 6
细(F) 95 13 23 6
超细(BF) 10 5
XHP300 超粗(BC) 230 25 180-250 110-440
粗(C) 210 20 75 10
中(m) 150 15 50 8
细(F) 105 10 20 6
超细(BF) 20 6
XHP400 超粗(BC) 295 30 280-355 140-630
粗(C) 250 25 90 10
中(m) 195 20 50 8
细(F) 110 14 40 6
超细(BF) 30 6
XHP500 超粗(BC) 330 30 355-450 175-790
粗(C) 285 25 90 13
中(m) 200 20 55 10
细(F) 133 16 40 8
超细(BF) 35 6
XHP800 超粗(BC) 353 32 550-630 260-1200
粗(C) 297 32 155 13
中(m) 267 25 92 10
细(F) 219 16 33 6
超细(BF)

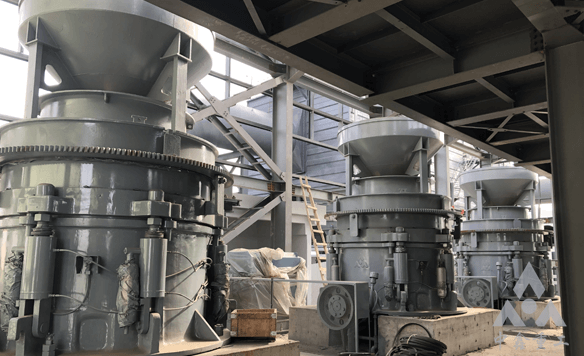

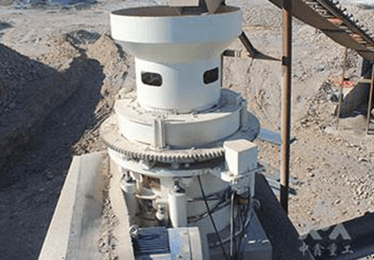

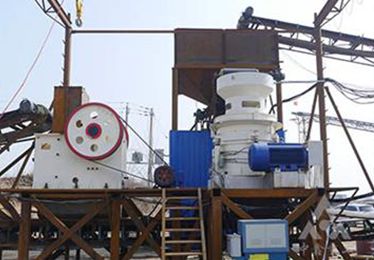

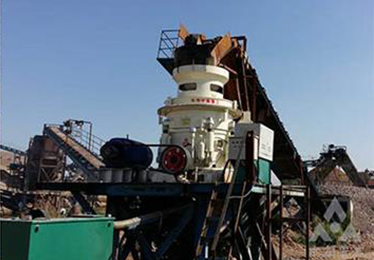

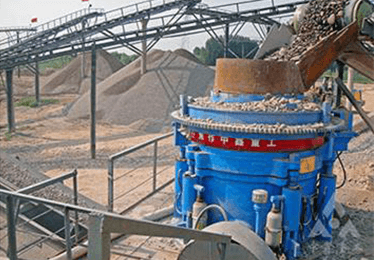

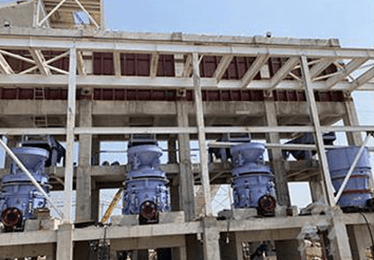

XHP液压圆锥破碎机生产线现场

生产线案例

山东河卵石制砂生产线

【加工物料】:河卵石

【产 量】:500-700t/h

【设备配置】:给料机、颚式破碎机、XHP液压圆锥破碎机、振动筛、制砂机等

【案例解析】:合理的设计可以降低整条生产线的生产成本,减少电力损耗,自动化的设备工艺,减少了人力投入。同时由于河卵石的硬度较高,中鑫工程师推荐的 是全新液压圆锥破碎机,具有耐磨性好等优点,并且对整条生产线做了防尘处理,深受客户认可。

河南平顶山铁矿生产线

【加工物料】:铁矿石

【产 量】:日产4000方

【设备配置】:PE颚式破碎机、液压圆锥破碎机、圆振动筛等设备

【案例解析】:铁矿石的硬度较高,所以我们在第一道工序选择了颚式破碎机对物料进行粗破,为后边的破碎程序减小压力,同时也降低了机器的磨损率,是非常适 合铁矿加工的生产线,用户后期也跟我们反馈,此条生产线自动化程度高,产量大,防尘也做得很好,生产达到了标准。

花岗岩生产线

【加工物料】:花岗岩

【产 量】:500-700t/h

【设备配置】:给料机、颚式破碎机、XHP液压圆锥破碎机、振动筛、制砂机等

【案例解析】:花岗岩硬度大,抗压性强,多被用于公路建设,而公路建设对于石料的等级和规格都有严格要求,中鑫重工采用了颚破作为初破,液压圆锥破碎机作 为二次破碎,可以有效的加工硬度较高的花岗岩,并且设备损耗较小,不仅保证了产量,还保证了石子的质量,生产的石子受到热捧。

XHP液压圆锥破碎机使用常见问题

  • 1.为什么圆锥破碎机强烈震动,而动椎转速却加快?

    原因分析:主轴与衬套间无油或不清洁、可动锥下沉或球面轴承坏损或锥形衬套间隙小;

    解决方法:停机检查,找出原因/清洗、加油/修理或更换或调整间隙。


  • 2.设备出现传动轴转动不均匀,声音不正常,皮带轮转动而动锥不动,为什么?

    原因分析:圆锥齿轮的齿安装缺陷,运转中传动轴轴向间隙过大而磨损或损坏、皮带轮或齿轮键损坏或不可破物导致轴折断,

    解决方法:停机换齿轮、校正啮合间隙或更换主轴,强化除铁系统。


  • 3.设备的冷却器基本不起作用,不知道是什么原因?

    原因可能为无冷却水或供水不足冷却系统堵塞,

    解决方法:开大水门,正常给水,检查水压表,清洗冷却器。


  • 4.从冷却器出来的油温超过45℃,是什么原因?

    故障原因: 1、没有冷却水;2、冷却水温度高;3、冷却器堵塞。

    故障排除方法:给冷却水;查是否水压太低,并尽可能地增大压力,检查冷却水温度; 清洗冷却器。


  • 5.油流指示器内没有油流,但油压低于0.5MPa

    故障原因: 1.油温低; 2.油开关未开好; 3.油泵不好用;

    故障排除方法:1油加热; 2将开关开好; 3停止破碎机,更换油泵;
